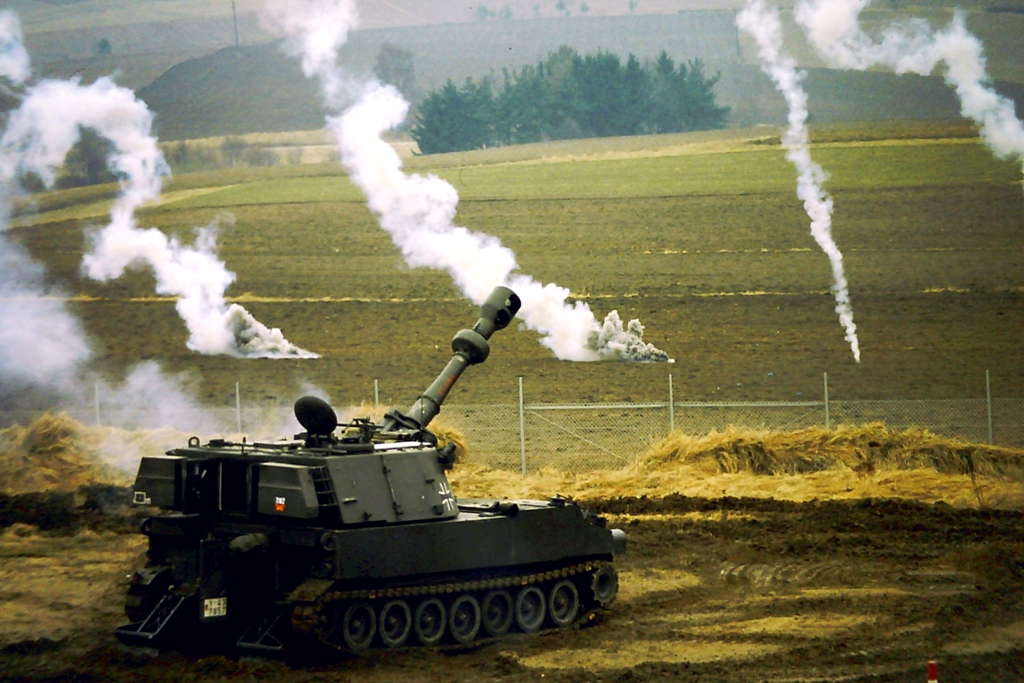

M109 자주포

3. 주요 제원 및 특징

M109는 BAE 시스템스 랜드 앤 아머먼트가 된 유나이티드 디펜스의 지상 시스템 부서에서 개발했다.^[4] 주무장은 워터블리트 조병창에서 제작한 M126 155mm 곡사포(M109), M185 155mm 곡사포(A1/A2/A3/A4), 또는 M284 155mm 곡사포(A5/A6)이다. 부무장으로는 12.7mm M2 중기관총, Mk 19 Mod 3 40mm 자동 유탄발사기, 7.62mm M60, M240 기관총 또는 L4 기관총을 장착할 수 있다.

M109A6와 주요 국가 자주포 비교

	M109A6	AS-90	PzH 2000	99식	K9A1	05식	2S35
사진	--	--	--	--	--	--
전장	9.1m	9.07m	11.67m	11.3m	12m	11.6m	11.9m
전폭	3.1m	3.5m	3.58m	3.2m	3.4m	3.38m	3.58m
전고	3.2m	2.49m	3.46m	3.1m	3.5m	3.55m	2.98m
중량	29ton	45ton	55.3ton	40ton	47ton	35ton	48ton - 55ton
주포	39구경 155mm포	39구경 155mm포 ※개수형은 52구경[102]	52구경 155mm포			52구경 155mm포 ※수출 사양은 54구경	152mm포
부무장	12.7mm 중기관총×1	7.62mm 기관총×1	7.62mm 기관총×1	12.7mm 중기관총×1		12.7mm 중기관총×1	12.7mm 중기관총RWS×1
최대 사거리	24km (M107탄) 30km (RAP탄) 40km (M982 유도탄)	초기형 24.7km (M107탄)[102] 30km (RAP탄)[102] 개수형 30km (M107탄)[102] 40km 이상 (RAP탄)[102]	36km (DM121탄) 47km (M1711탄) 67km (M2005 V-LAP탄)	30km (M107탄) 40km (BB탄)	18km(M107탄) 30km(RAP탄) 36km(K310탄) 40km(K307탄) 53km(XM1113) 54km(K315탄) 60km(K315 ERM)	20km (레이저 유도) 39km (ERFB-BB) 50km (ERFB-BB-RA) 100km (WS-35)	불명
발사 속도	4발/분	6발/분	8발/분	6발/분 이상	6 - 8발/분	10발/분 (PLZ-05) 8발/분 (PLZ-52)	불명
최대 출력	405hp	660hp	1000hp	600hp	1000hp	800hp - 1000hp	1000hp
최고 속도	64km/h	53km/h	60km/h	49.6km/h	67km/h	56km/h(PLZ-05) 65km/h(PLZ-52)	67km/h
승무원	4명	5명		4명	5명	4명	3명

4. 파생형

M109 자주포는 다양한 파생형이 존재한다.

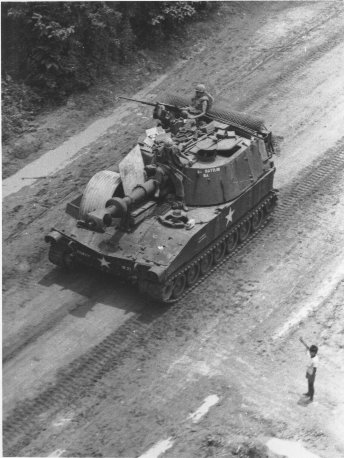

• M109: 초기형으로, 1963년부터 생산되었다. M126 155mm 유탄포와 M127 포가를 사용했다.

• M109A1/A1B: 장포신화되어 33 구경 XM185 155mm 유탄포로 교체되었으며, 최대 사거리가 18,100m로 늘어났다.

• M109A2: M185 155mm 유탄포 및 M178 포가를 사용하며, 탄약 탑재량이 28발에서 36발로 증가했다.
• M109A3/A3B: A1/A1B를 A2 규격으로 개수한 형태로, M127 포가를 M178 포가로 교체했다.
• M109A4: A2 및 A3의 NBC전 대응 능력을 향상시킨 형태이다.
• M109A5: M284 155mm 유탄포 및 M182 포가를 사용한 포르투갈 수출형 차량으로, 단가는 약 207만달러이다.

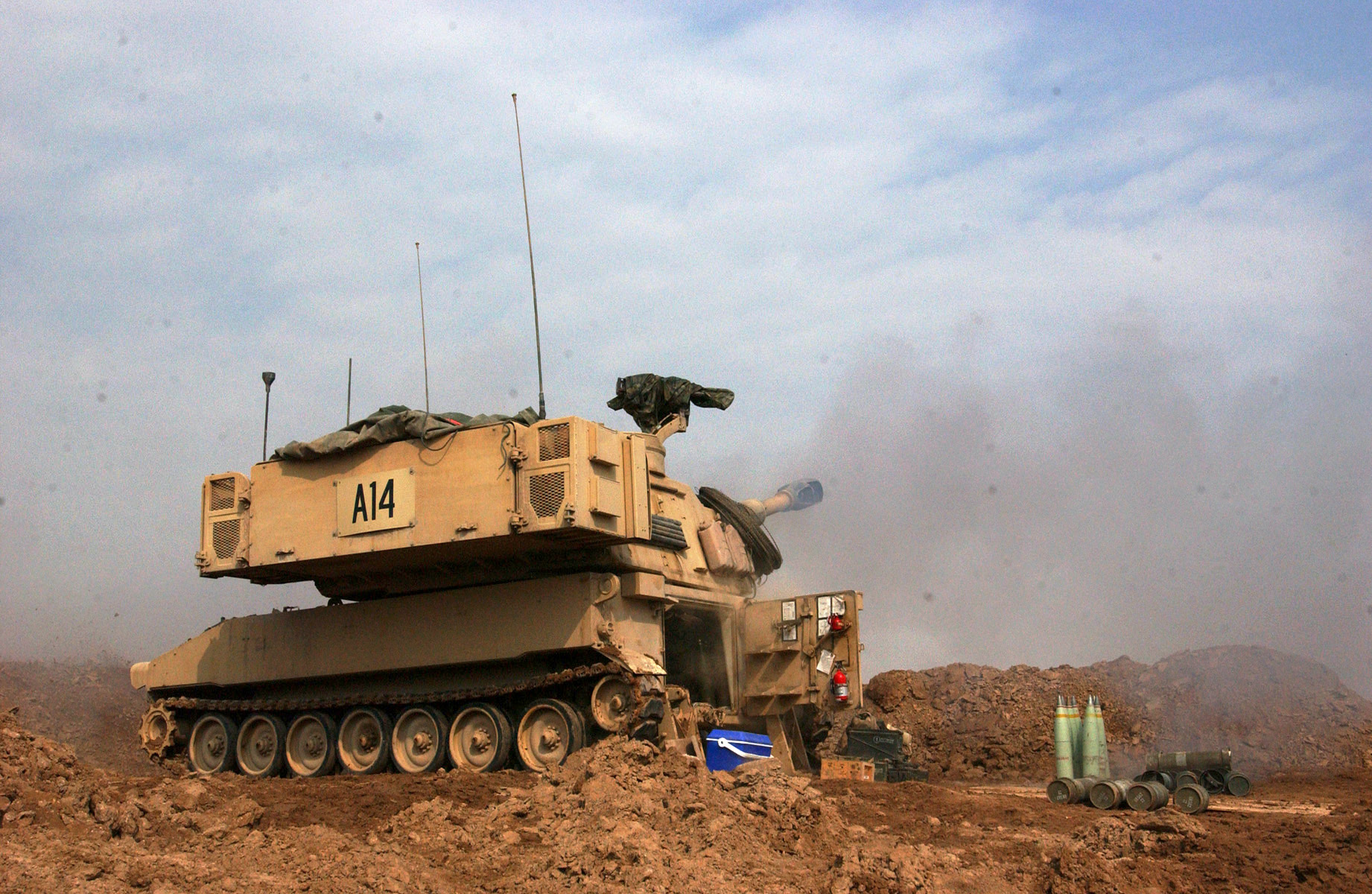

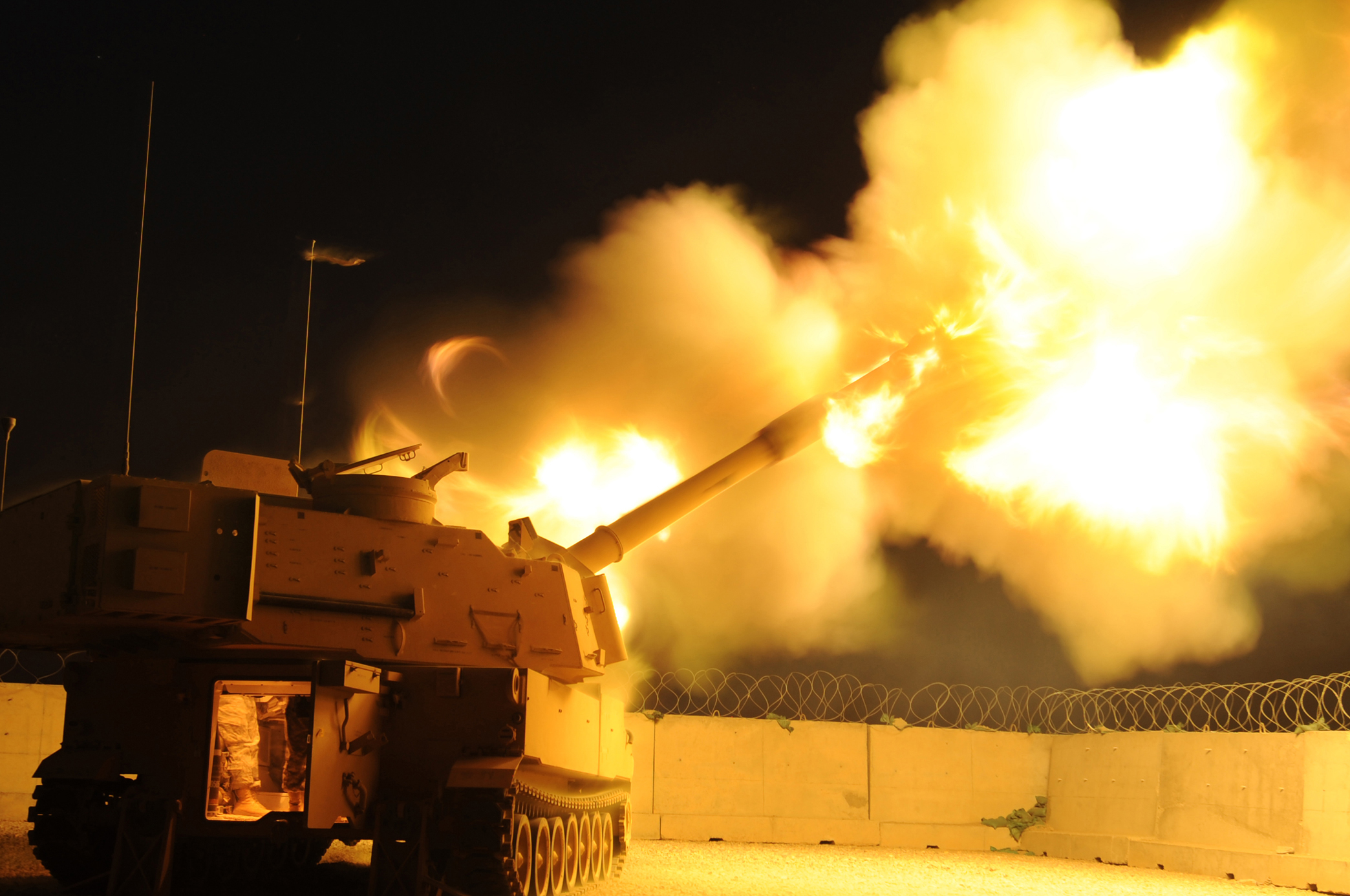

• M109A6 팔라딘: 장갑 강화, 사격 통제 장치 개량 등 대폭적인 현대화를 거친 형태이다. 39 구경 155mm 유탄포 XM284를 주포로 사용하며, M549A1 로켓 보조 유탄을 사용 시 최대 30km까지 사격 가능하다.

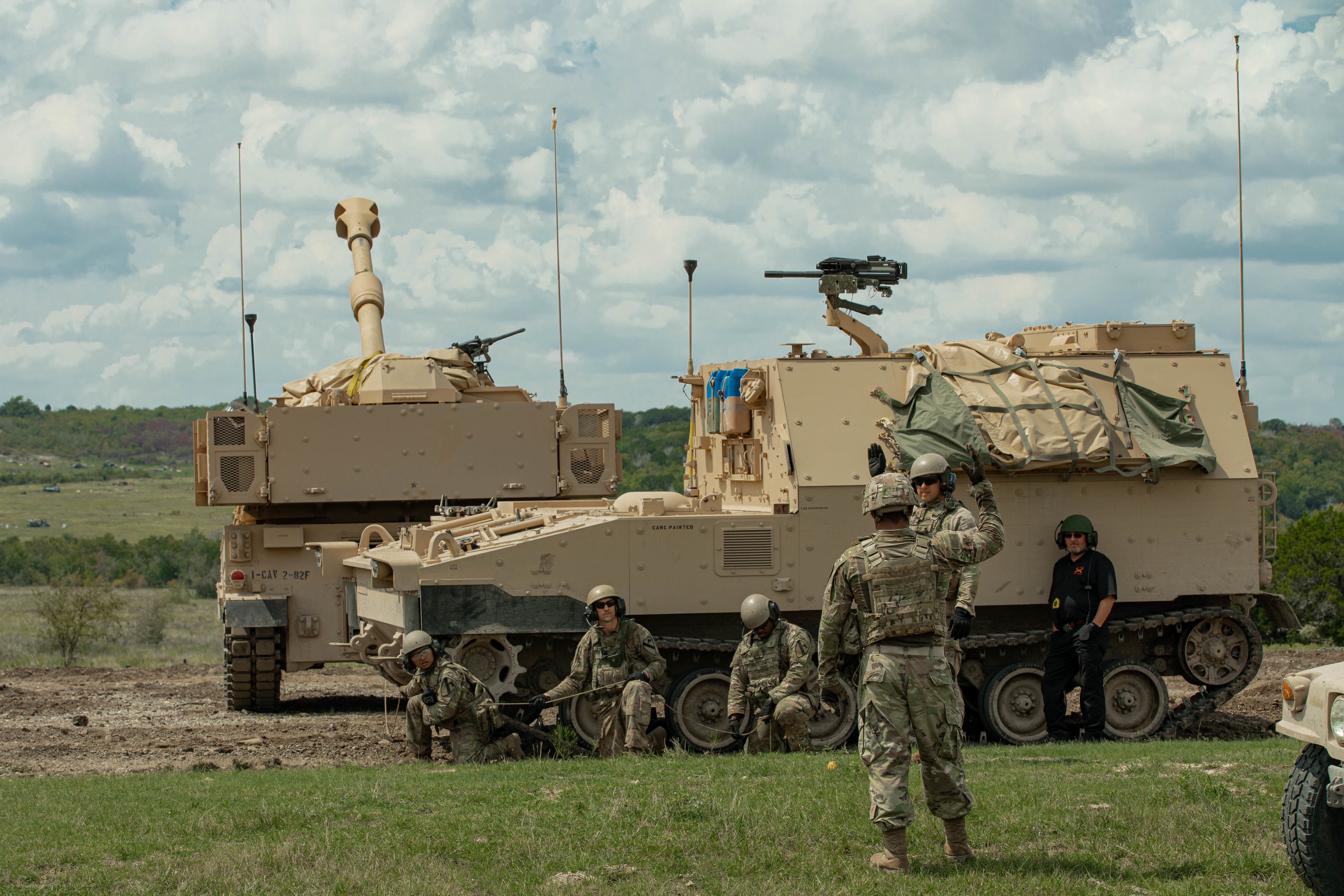

• M109A7: M109A6 팔라딘의 개량형으로, 브래들리 장갑차와 섀시 부품을 공유하여 비용 절감을 꾀했다. 전기 구동 방식과 자동 장전 장치를 채택하여 발사 속도와 정확도를 향상시켰다.
• M109G: 서독 육군용으로, 라인메탈에서 개발한 포미 장전 시스템을 갖춰 유효 사거리를 늘렸으며, 새로운 사격 통제 시스템과 포탑 양쪽에 3개의 연막탄 발사기를 장착했다.

• M109A3GN: 노르웨이가 M109G를 개량한 형식이다.

• M109 "KAWEST": 스위스의 개량형으로, 47구경 포를 장착하여 최대 사거리가 36km로 늘어났다. Pz Hb 79/95 또는 Pz Hb 88/95로 불린다.

• M109L: 이탈리아의 개량형으로, 주포를 FH70과 동일한 39구경 155mm 곡사포로 교체했다.
• M109L52: 네덜란드와 독일 라인메탈의 공동 개발로, PzH2000의 52구경 155mm 곡사포를 장착하여 사거리를 늘렸다.

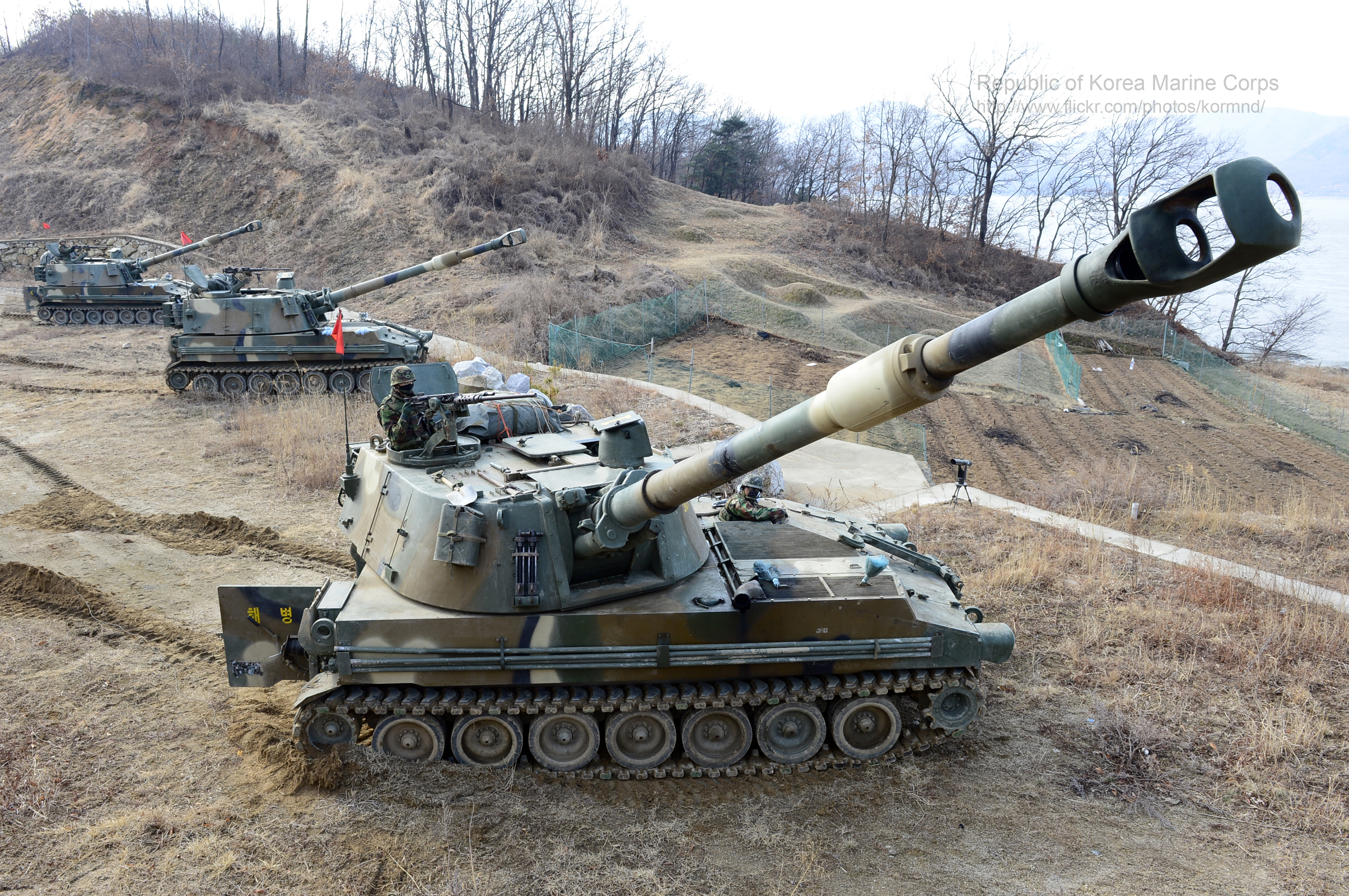

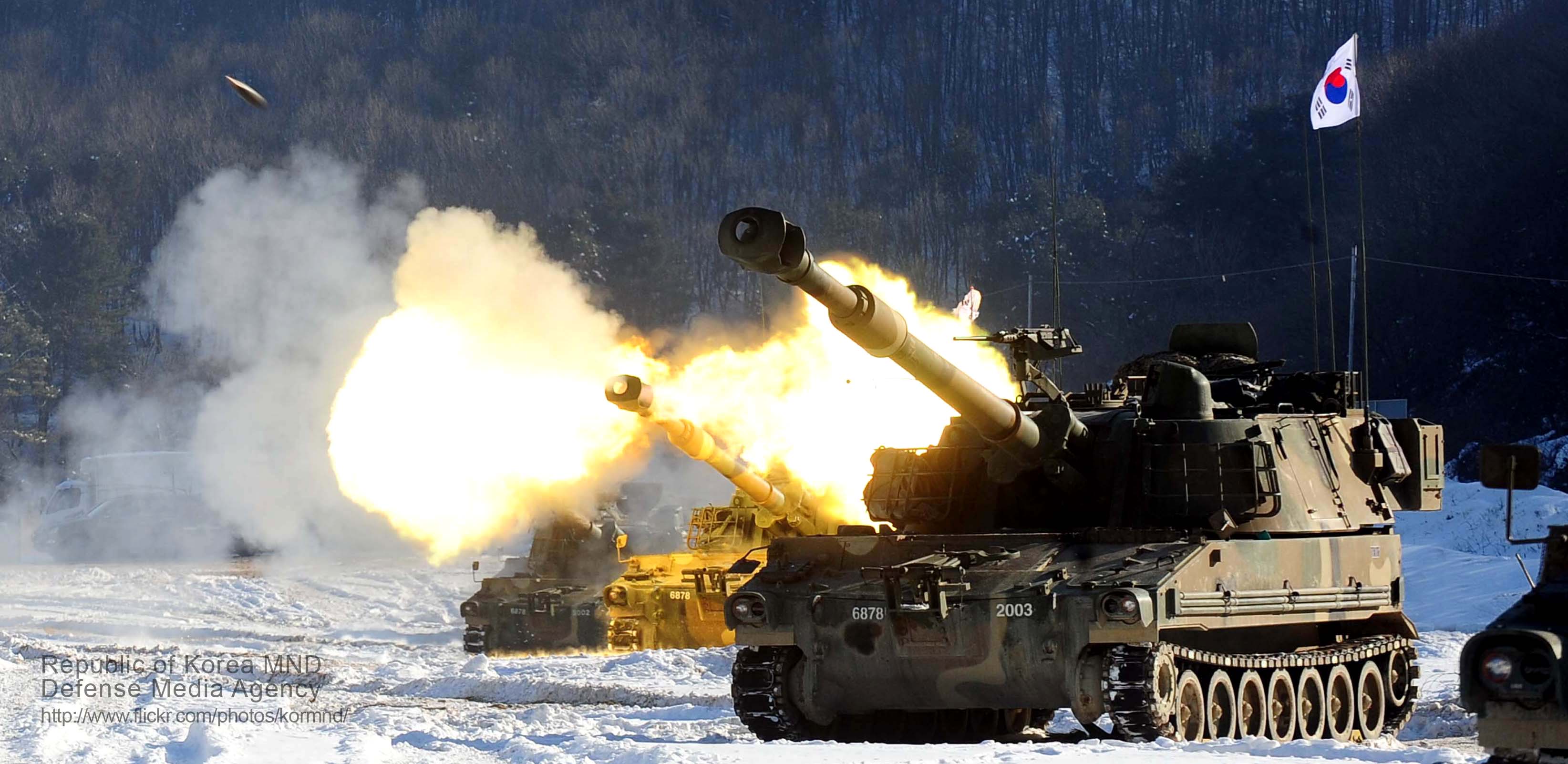

• K-55/K-55A1: 대한민국에서 M109A2를 면허 생산한 모델이다. K-55A1은 K9 자주포의 기술을 도입하여 성능을 개량한 형태이다.

• K-56: K55 플랫폼을 기반으로 한 탄약 보급 차량이다.
• K-77: K55 자주포 플랫폼을 기반으로 한 지휘 및 통제 차량이다.
• M109 로체프: 이스라엘 방위군에 1970년대에 배치된 버전이다.
• M109 도헤르: 이스라엘 방위군이 M109 로체프에 독자적인 개량을 가한 버전이다.
• M109 도레스: 이스라엘의 M109 로체프/도헤르의 추가 개량 모델이다.
• M992: M109 차체를 기반으로 한 탄약 운반차이다.

• M109-52: 영국의 BAE 시스템스가 2023년 10월 10일에 발표한 신형 자주포이다.

5. 대체 시도와 한계

1998년에는 M109의 후계로 XM2001 크루세이더(XM2001 Crusader) 개발이 시작되었지만, 높은 가격과 50톤에 이르는 무게 때문에 2002년에 개발이 중지되었다. 결국 A6형을 지금까지도 사용하고 있다.^[84] 미국 이외에도, 여러 미국 동맹국에서 주력 자주포로 채용되고 있다.

M109 자주포는 운용된 지 40년이 넘어 노후화되었기 때문에, 미군은 대체할 방법을 찾았다.

첫 번째 시도는 XM2001을 개발하는 것이었다. XM2001은 분당 12발의 발사 속도와 50km의 사정거리로 PzH 2000과 K9 자주포를 제치고 세계 최강이 될 예정이었다. 그러나 여러 가지 문제로 도입 수량이 줄었고, 결국 2002년 5월 사업은 전면 취소되었다.

두 번째 시도로 FCS 사업을 추진하여 XM1203 NLOS-C를 개발했다. 전투 중량은 18t, 사거리는 30km로 결정되었다. 2008년 5월 1호 차량이 등장했지만, 2009년 5월 도입 사업은 전면 폐기되었다.^[85]

하지만 기존 M109를 대체해야 했기에, 새로운 사업이 추진되어 M109 PIM이 등장했다. M2 브래들리의 차체를 이용하여 기동성과 방어력이 상승했고, XM1203의 기술을 적용했다. 2013년부터 580대가 도입될 예정이다.

2016년 1월, 미국 육군은 미국 해군 전자기 레일건용으로 설계된 초고속 발사체(HVP)를 시험 발사하여 사거리가 크게 증가함을 확인했다. 육군은 포 기반 미사일 방어를 위해 HVP를 장착한 M109 팔라딘을 탄도 미사일 방어에 사용하는 것을 검토하고 있다.^[54][55] 팔라딘이 HVP를 효과적으로 발사하려면 개조가 필요할 수 있다.^[56] 2020년 9월, 육군 팔라딘 곡사포에서 발사된 HVP가 순항 미사일을 모의한 표적 드론을 성공적으로 요격했다.^[57][58] HVP는 포 발사 유도 발사체(GLGP)로 이름이 변경되었고,^[59] 2022년 예산에서 취소되었지만,^[60] 2023년에도 시험이 계속되었다.^[61]

M1299는 2019년 BAE 시스템스에서 사거리 연장 곡사포(ERCA) 프로그램에 따라 개발한 자주포 시제품이었다. M109A7을 기반으로 유효 사거리를 개선하는 것이 주요 목적이었다. 자동 장전 장치가 장착될 예정이었다.^[65][66] M1299는 2024년 3월, 과도한 포신 마모 등으로 인해 취소되었다. M1299를 위해 개발된 첨단 탄약은 계속 개발될 것이며, 미 육군은 재평가된 장거리 화력 지원 요구 사항을 충족하기 위해 기존의 대체 수단을 모색할 것이다.^[67]
